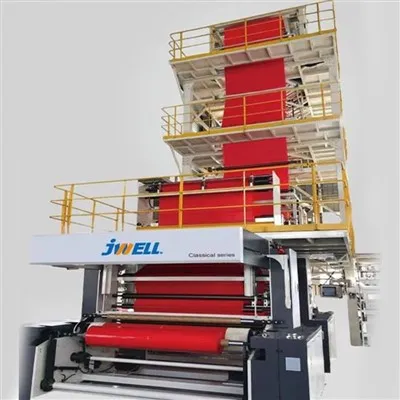

5층 공동 압출 블로운 필름 기계

배리어 필름은 일반적으로 PE / Tie / EVOH / Tie / PE 또는 PA / EVOH / PE와 같은 다-층 구조를 채택합니다.
각 재료 층은 특정 기능을 수행합니다. PE는 유연성과 열 밀봉 성능을 제공하고 PA는 기계적 강도와 펑크 저항성을 향상하며 EVOH는 탁월한 산소 차단 특성을 제공합니다. 생산에 앞서 원료는 자동 공급 시스템을 통해 건조된 후 압출기로 전달됩니다.

다양한 재료는 별도의 압출기를 통해 처리됩니다. 압출기 내부에서는 회전하는 스크류에 의해 폴리머가 용융, 가소화, 균질화됩니다. 그런 다음 용융된 폴리머는 공압출 피드블록 또는 나선형 맨드릴 다이 헤드를 통해 결합되어 안정적인 다-층 용융 구조를 형성합니다.

용융된 재료는 원형 다이 헤드를 통해 빠져나가고 공기로 팽창되어 관형 필름 버블을 형성합니다. 안정적인 필름 형성을 보장하려면 팽창 비율, 압출 출력, 다이 온도 등의 공정 매개변수를 정밀하게 제어해야 합니다.

필름 버블은 고효율-공기 링 시스템을 사용하여 냉각됩니다. 최신 블로운 필름 라인은 자동 두께 제어 시스템과 내부 버블 냉각을 통합하여 필름 두께 균일성과 제품 안정성을 향상시킬 수도 있습니다.

냉각 후 기포는 접이식 프레임을 통해 평평해지고 운반 장치에 의해 당겨집니다.- 그런 다음 필름은 장력이 조절된 롤에 감겨 인쇄, 라미네이션, 백 제조 등의 다운스트림 공정에 적합합니다.
